1:WX-DPGH系列实际案例应用图(Profibus)
2:PY-6501系列实际案例应用图(RS232/485/422)
3:WX-CANGH系列实际案例应用图(CAN)
WX-DPGH系列(Profibus协议):图一
![](/files/image/WX-DPGH%E5%BA%94%E7%94%A8%E5%9B%BE/WX-DPGH%E7%B3%BB%E5%88%97%E6%8B%93%E6%89%91%E5%9B%BE202203.jpg)

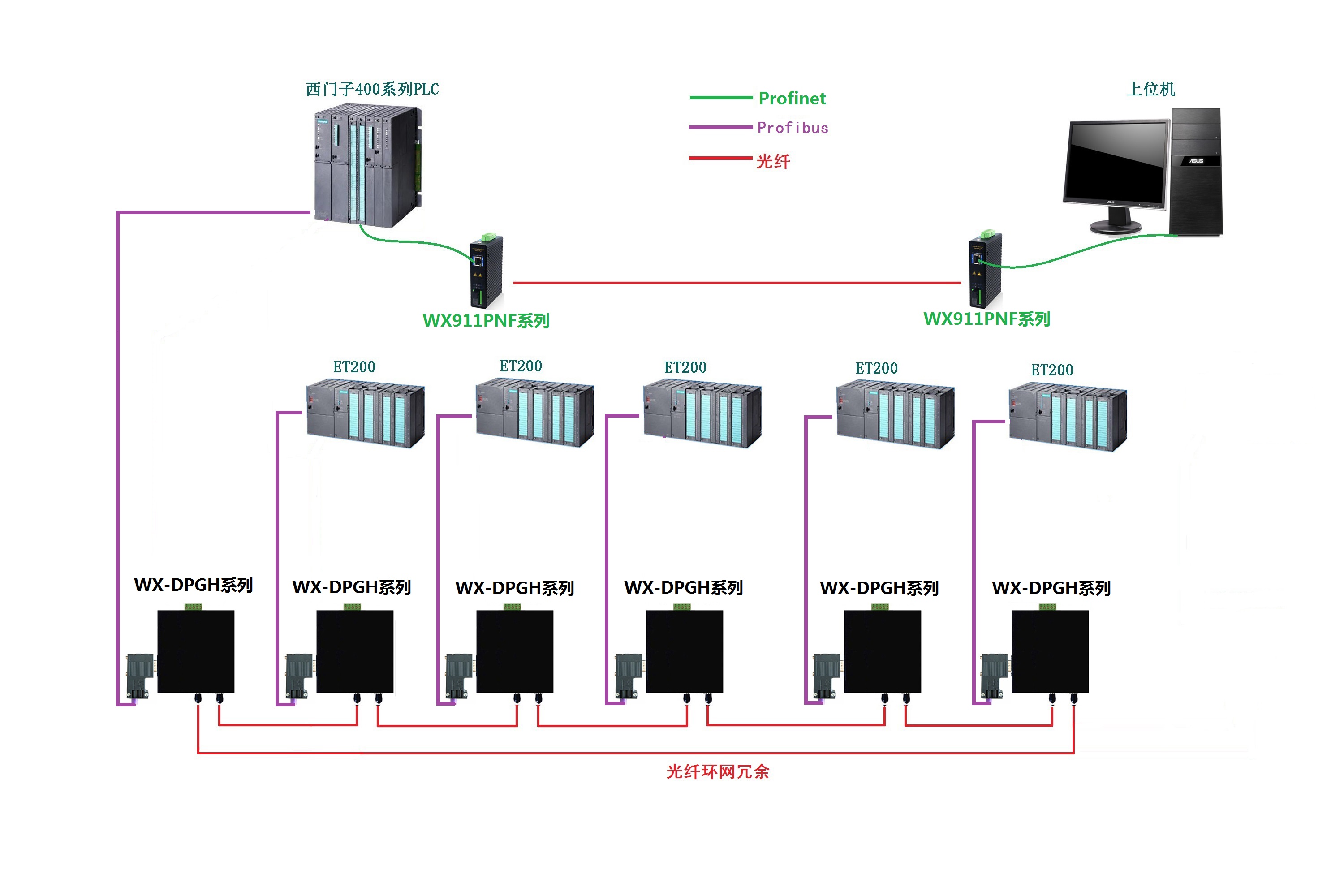

如上图:多站点Profibus-DP光纤链路环网自愈应用(单根/双根光纤围成一个圈)
WX-DPGH系列(Profibus协议):图二
![](/files/image/WX-DPGH%E5%BA%94%E7%94%A8%E5%9B%BE/WX-DPGH%E7%B3%BB%E5%88%97%E7%82%B9%E5%AF%B9%E7%82%B9%E5%BC%8F202203.jpg)

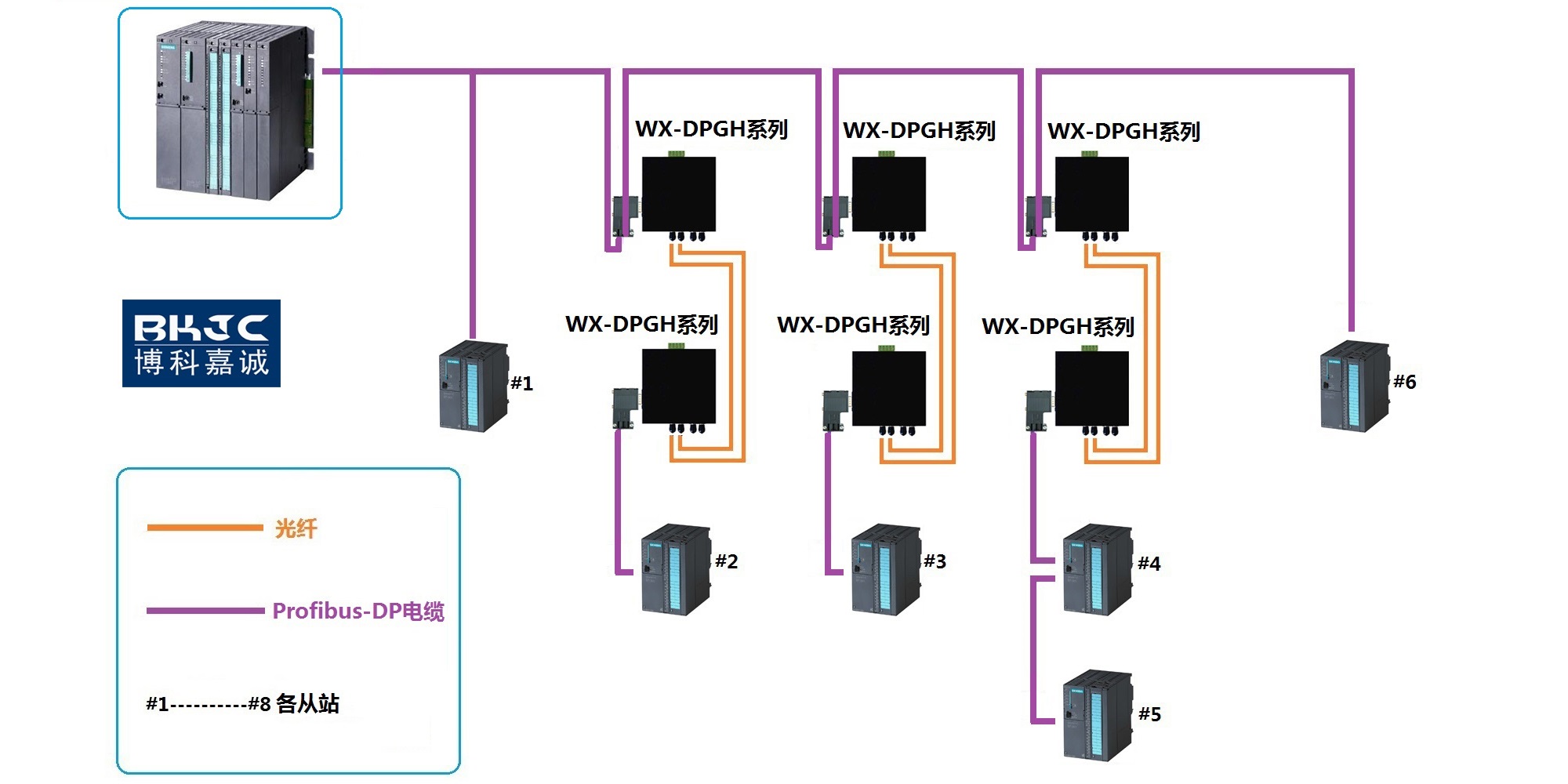

如上图:多站点Profibus-DP光纤链路点对点式应用
WX-DPGH系列(Profibus协议):图三
![](/files/image/WX-DPGH%E5%BA%94%E7%94%A8%E5%9B%BE/WX-DPGH%E7%B3%BB%E5%88%97%E6%94%AF%E9%93%BE%E5%BC%8F%E5%BA%94%E7%94%A8202203.jpg)

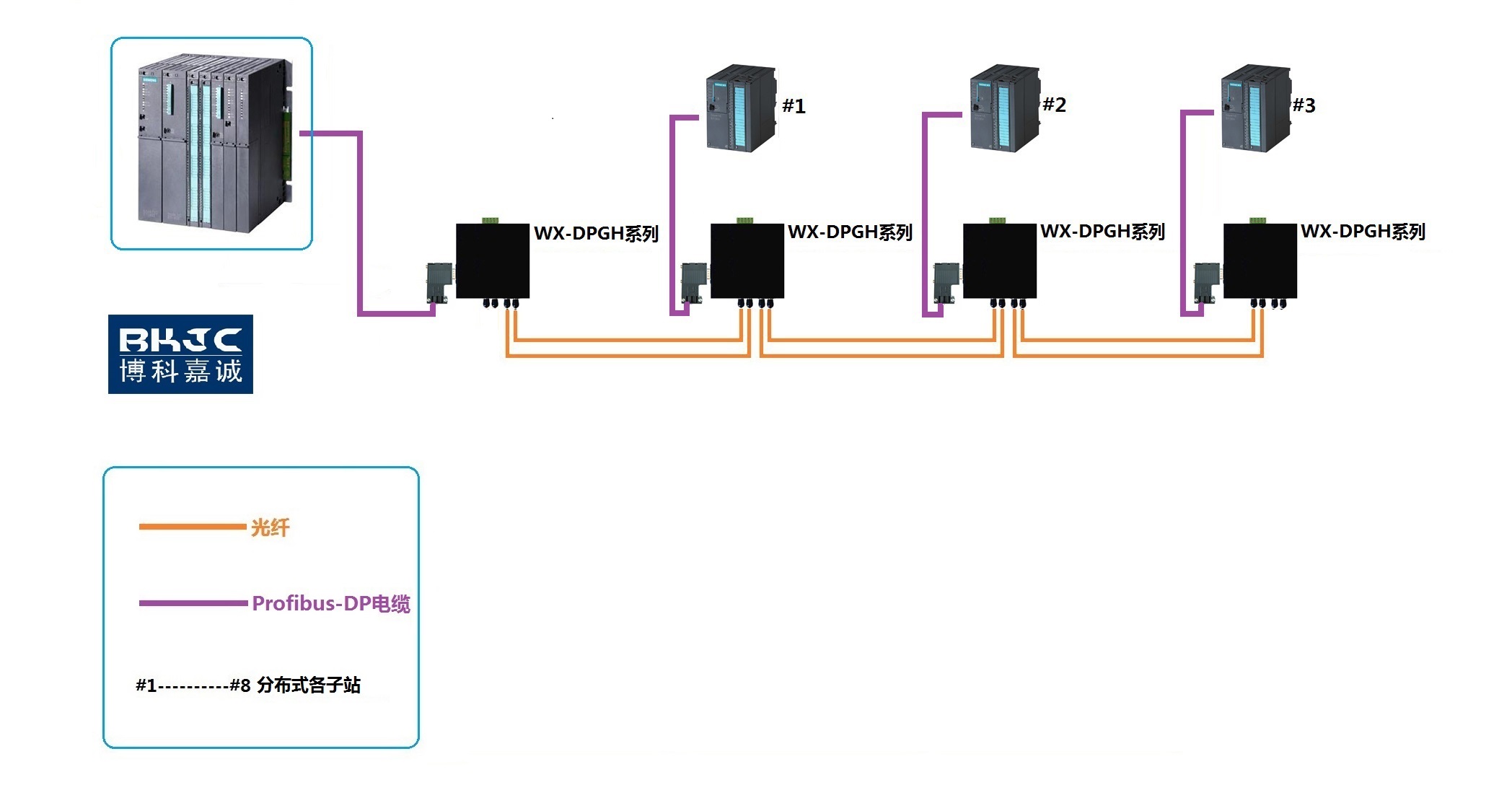

如上图:多站点Profibus-DP光纤链路支链式应用(光纤手拉手串联)
WX-DPGH系列(Profibus协议):图四
![](/files/image/WX-DPGH%E5%BA%94%E7%94%A8%E5%9B%BE/WX-DPGH%E7%B3%BB%E5%88%97%E6%98%9F%E5%9E%8B%E5%BA%94%E7%94%A8202203.jpg)

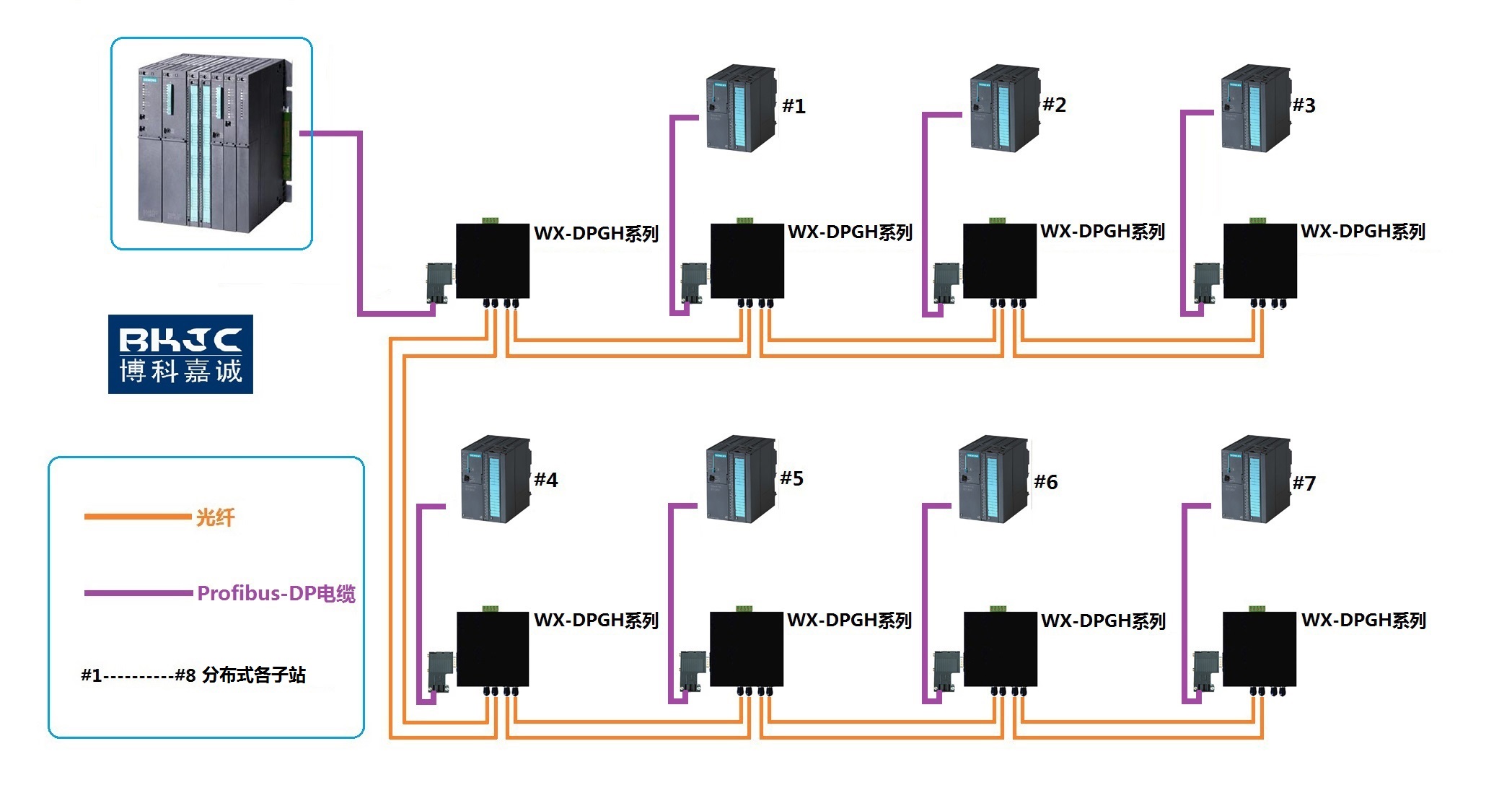

如上图:多站点Profibus-DP光纤链路星型链接式应用(光纤多路布线。手拉手串联)
PY-6501系列(RS232/485协议):图一
![](/files/image/PY-6501%E5%BA%94%E7%94%A8%E5%9B%BE/PY-6501%E7%B3%BB%E5%88%97%E7%8E%AF%E7%BD%91%E5%BA%94%E7%94%A8202203.jpg)

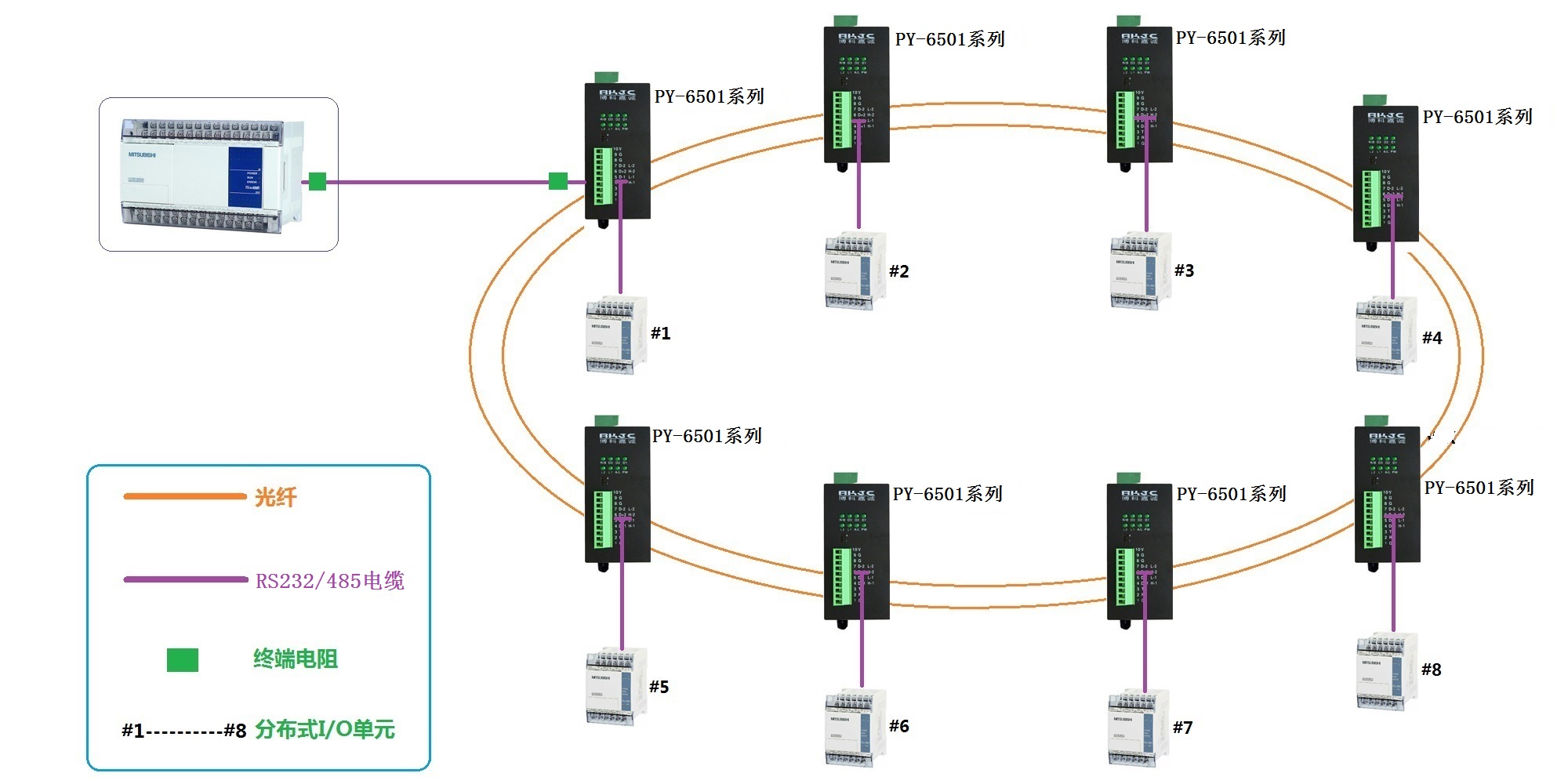

如上图:多站点RS232/485转光纤链路环网自愈应用(单纤/双纤围成一个光纤圈)
PY-6501系列(RS232/485协议):图二
![](/files/image/PY-6501%E5%BA%94%E7%94%A8%E5%9B%BE/PY-6501%E7%B3%BB%E5%88%97%E7%82%B9%E5%AF%B9%E7%82%B9%E5%BC%8F202203.jpg)

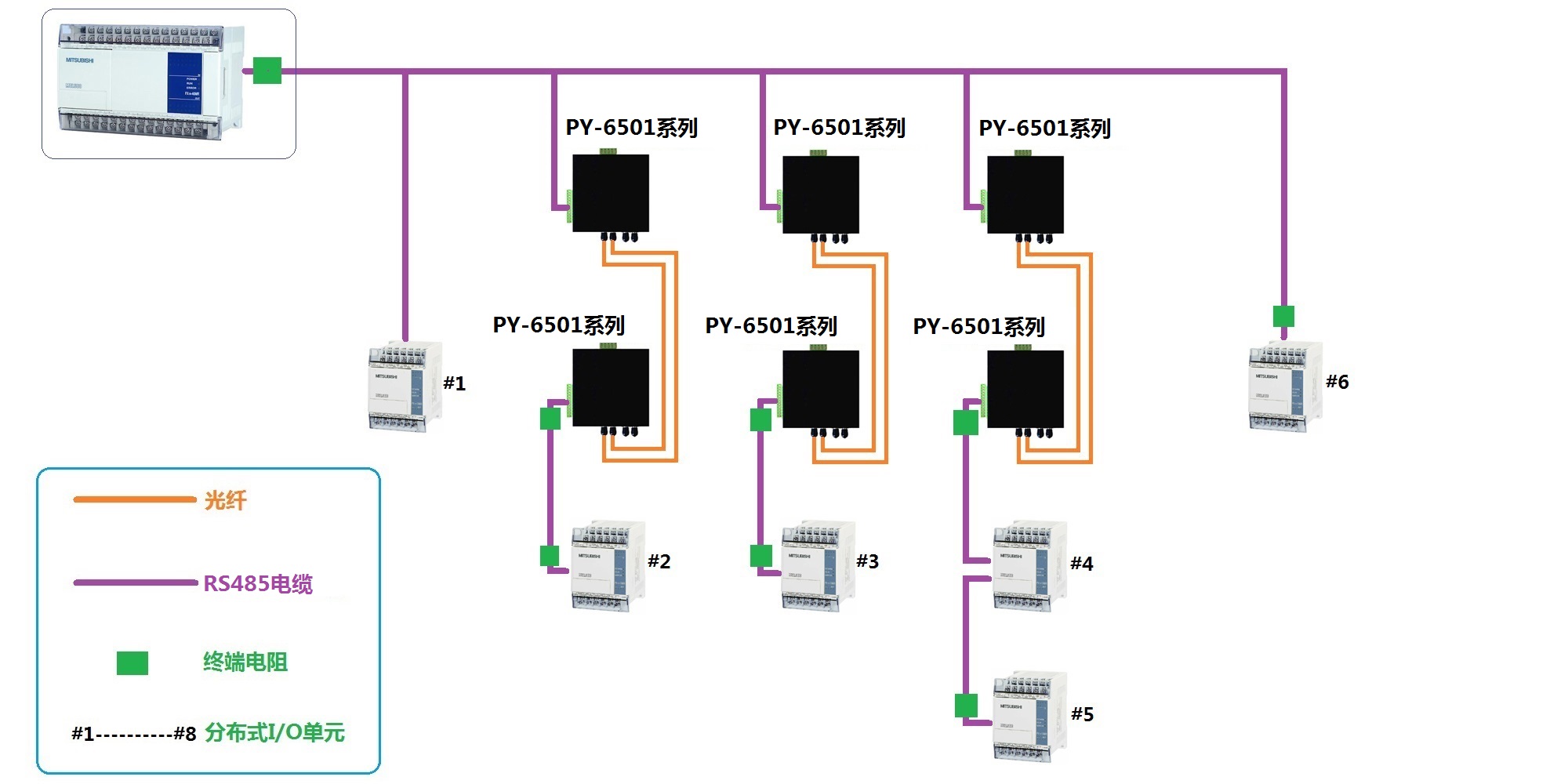

如上图:多站点RS232/485转光纤链路点对点式应用
PY-6501系列(RS232/485协议):图三
![](/files/image/PY-6501%E5%BA%94%E7%94%A8%E5%9B%BE/PY-6501%E7%B3%BB%E5%88%97%E6%98%9F%E5%9E%8B%E5%BA%94%E7%94%A8202203.jpg)

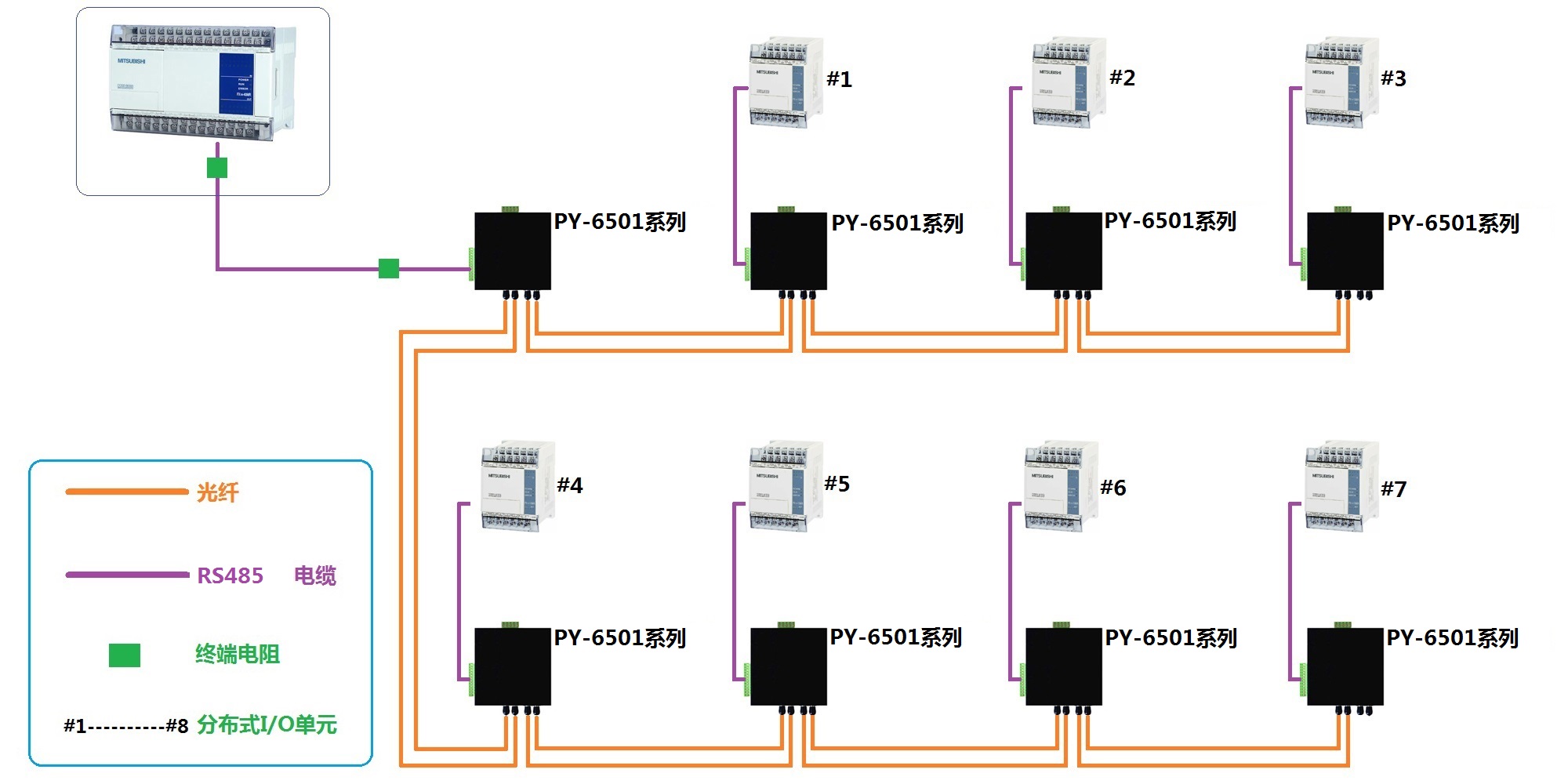

如上图:多站点RS232/485转光纤链路星型链路应用
PY-6501系列(RS232/485协议):图四
![](/files/image/PY-6501%E5%BA%94%E7%94%A8%E5%9B%BE/PY-6501%E7%B3%BB%E5%88%97%E6%94%AF%E9%93%BE%E5%BC%8F%E5%BA%94%E7%94%A8202203.jpg)

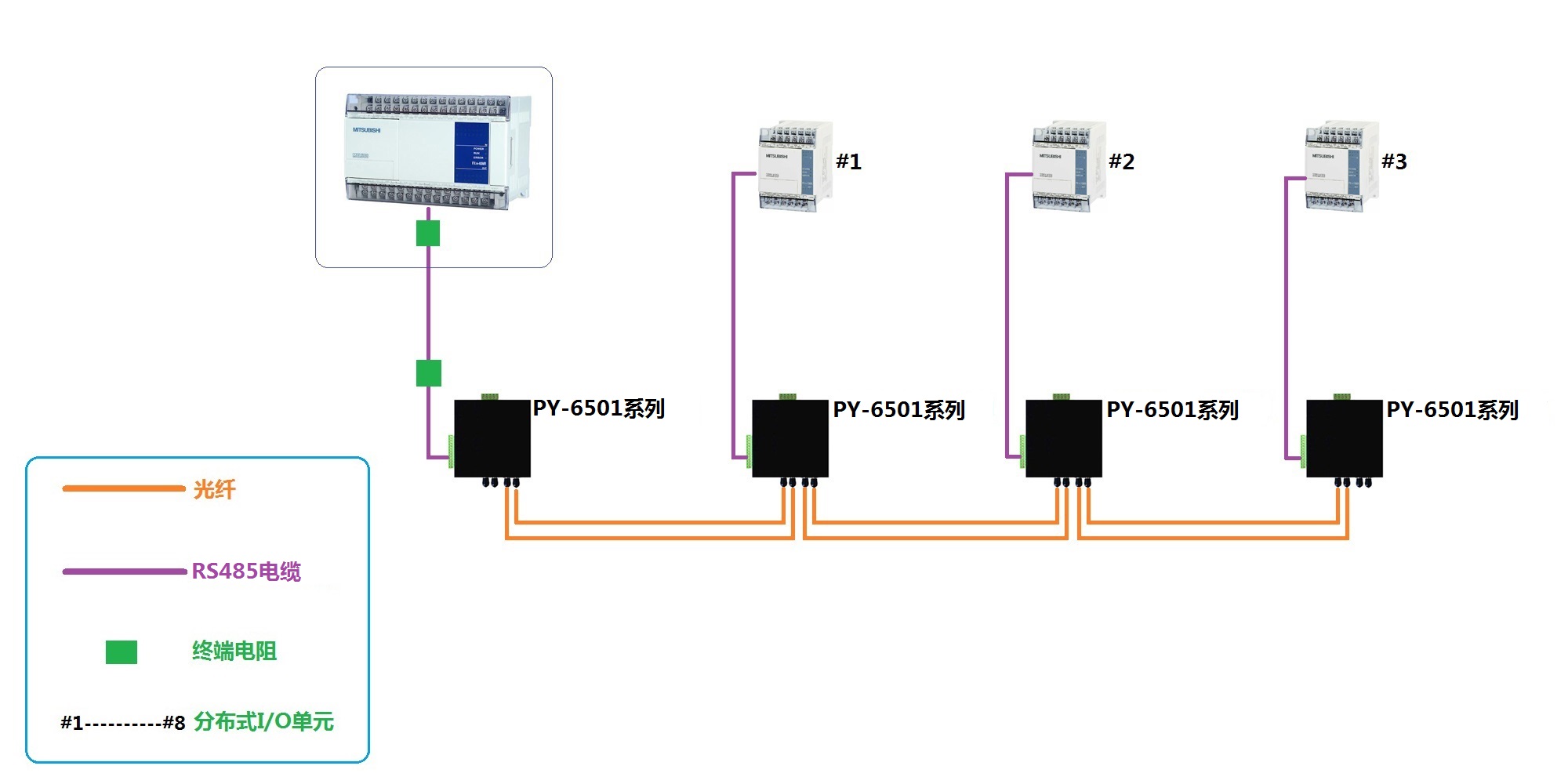

如上图:多站点RS232/485转光纤链路支链式应用(光纤手拉手串联)
WX-CANGH系列(CAN / CANOPEN):图一
![](/files/image/WX-CANGH%E7%8E%AF%E7%BD%91%E5%BA%94%E7%94%A8%20(1)20180625.jpg)
WX-CANGH系列(CAN / CANOPEN):图二

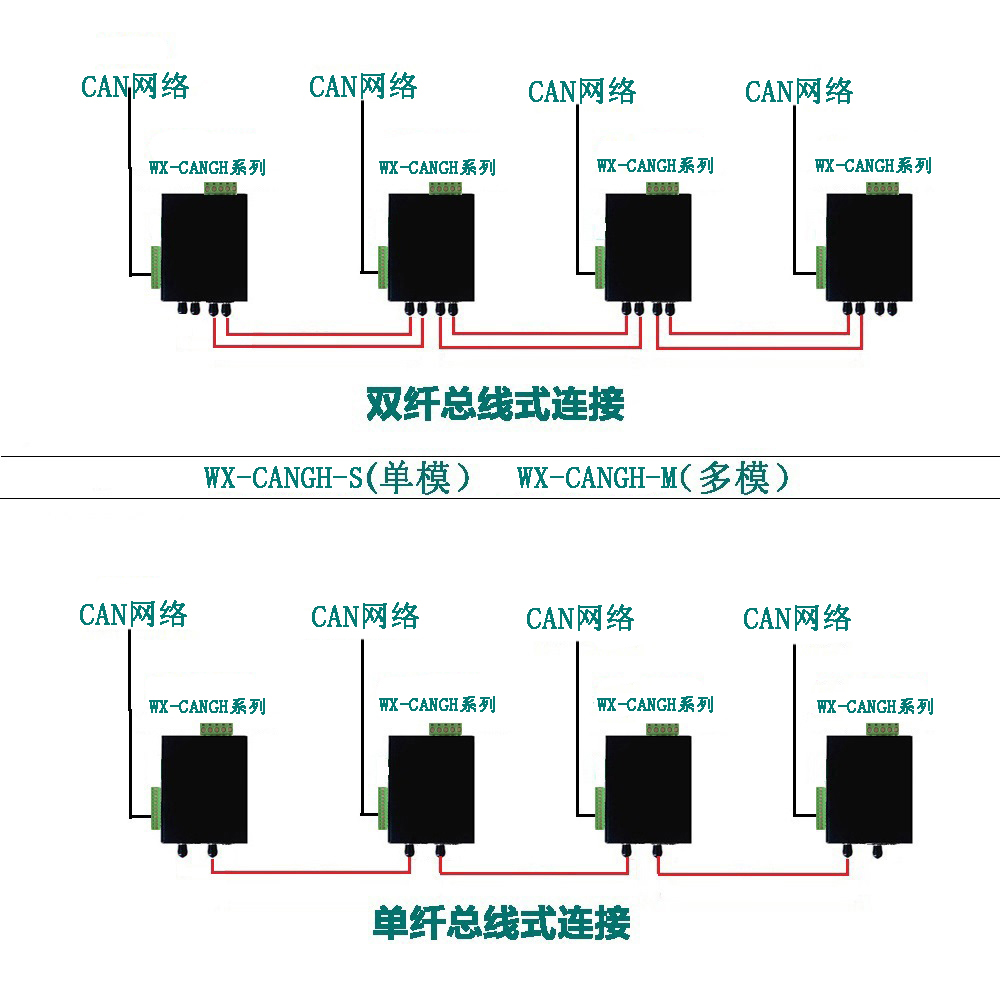

![](/files/image/WX-CANGH%E6%80%BB%E7%BA%BF%E5%BA%94%E7%94%A8%20(2)20180625.jpg)
