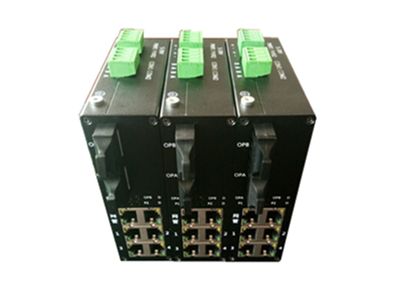

产品名称：工业以太网交换机（2百兆光+6百兆电+2路RS485）
产品品牌：博科嘉诚/BKJC
产品厂家：北京博科嘉诚科技有限公司
产品型号：WX-604
功能简介
WX-604系列双环自愈以太网光端机采用光纤技术，结合目前以太网技术、SDH技术，是一款集光通信、以太网接入和串行数据传输于一体的综合通信单元，专门为电力配网自动化、工业自动化、SCADA（数据采集及监控）等工业行业数据通信领域而设计。
WX-604系列双环自愈以太网光端机可以将多个站点的以太网信号、232/485信号复合到环形光纤链路中传输。
WX-604系列双环自愈以太网光端机支持对光纤环路的自动检测和倒换，由于采用FPGA快速处理技术，倒换时间小不大于10ms，比其他采用生成树方式快很多倍。WX-604系列支持2个环路光口和4个10M/100M电口及4路232/485串口。可组、环形、链型等各种光纤网络。具有SDH的组网能力。WX-604系列双环自愈以太网光端机的光口速率100Mbit/s，业务接口支持10/100M自适应的以太网。而且内嵌实时串口，可为串口设备终端直接连接中心监控软件提供了实时通道，省去串口服务器，可达到多网合一的目的，能够有效节省网络设备。WX-604系列有自动的数据链路测试和故障复位功能。WX-604系列双环自愈以太网光端机由大规模FPGA和通用芯片组成，FPGA程序自主开发并拥有技术产权。设备尺寸小巧，使用工业级元件生产。支持电源冗余，符合工业级设计要求。
产品特点
环网光口采用FPGA快速收敛技术，优越于stp生成树方式
具有广播风暴抑制功能, 自动对数据包进行过滤和MAC地址记忆；
MAC地址表2k
支持2个环网光纤口，4个10M/100M电口,2路RS485。
支持光纤环路的检测和自愈合，光口冗余故障倒换时间不大于5ms；
光口可组建链形、环形、等光纤网络；
网络链路中最多容纳站点数为254，要求每站地址唯一；
具有光路断、环路断、数据LINK等多种LED指示；
具有232/422/485接口（内嵌4路实时串口）方便串口设备连接
具有自动数据链路测试，实现设备死机等故障自动复位恢复；
MAC接口最高过滤和转发速率64By-148810帧/S
设备支持DC9-30供电并采用工业级标准设计，支持电源冗余；
傻瓜工作方式，不需要任何配置，只需设置一下站地址即可工作。
系统指标
|
系统指标
|
WX-604系列
|
|
RJ45以太网电口数量
|
4路10Base-T/100Base-TX
|
|
RS232/485/422电口数量（可选）
|
1－4路，符合232/485/422相关标准。速率300－115.2K 任意设置
|
|
光纤环路光口（冗余）
|
2个100Base-FX-SM/MM 支持冗余。具有保护倒换功能
|
|
|
|
|
系统参数
|
支 持 标 准：IEEE802.3、IEEE 802.3x、IEEE 802.3u 、IEEE802.1p、IEEE 802.1Q
存储转发速率：148810 pps
最大过滤速率：148810 pps
交换方式：存储转发
系统交换带宽：5.6G
MAC地址表：2K
电磁兼容骚扰：EN55022
电磁兼容抗扰：EN50082-2
|
|
电口参数
|
物理接口：RJ-45带屏蔽
RJ-45端口：10Base-T/100Base-TX，支持自动协商功能
接口标准：符合IEEE802.3标准
传输距离：<100 米
|
|
光口参数
|
发光功率： >-13dbm(SM) >-20dbm(MM)
收光灵敏度： <-28dbm(SM) <-35dbm(MM)
波长： 1310nm(SM) 1550nm(SM) 1310 nm(MM)
传输距离：20～80Km(SM) <2Km(MM)
连接器类型： SC/FC
传输速率： 125Mbps
|
|
电源参数
|
输入电压：双路DC5-30V（可选配AC/DC 110V-260V转DC12V 电源适配器）
输入功耗：<2.5W
过流保护：内置
|
|
工作环境
|
工作温度：-35℃～75℃
存储温度：-45℃～85℃
湿 度：10%～95%（无凝露）
|
业务端口性能指标
(1) 4个10Base-T/100Base-TX 以太网RJ45 端口，每个RJ45 端口都具有自适应功能。能在10/100M间自适应，可自动工作于半双工/全双工模式。自动侦测线序（交叉和直联）传输距离小于100 米。
(2) 2个光环路冗余的100Base-FX 单模或多模光纤接口，每对光纤接口最大的吞吐率为100Mbps，并强制为100M 全双工工作模式总带宽100M。支持光线路冗余保护。倒换时间小于5ms。
(3) 4个232/485/422实时接口，支持速率0－115.2K，自适应
电气特点：符合CCITT V.24协议
（4）双电源接口，宽压输入DC5-30V，支持电源冗余切换，接口工业接线端子
2.3 产品工作原理
环路光口原理

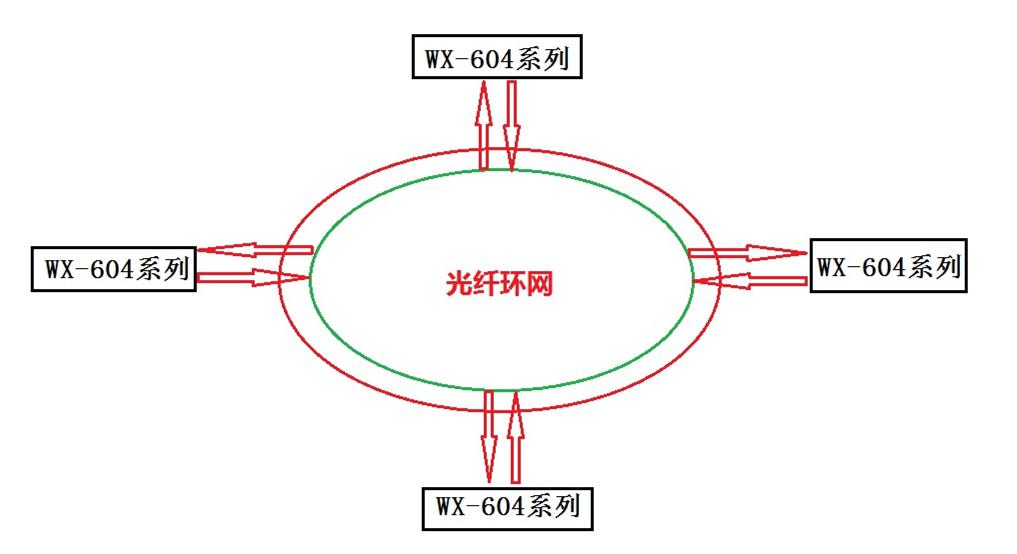

系统环路光口采用FPGA快速收敛技术。实现了以太网的环形链路传输和冗余保护。如图P1-1所示。一个环为主环，另一个环为备用环。当主环上的设备失效或光缆发生故障时,通过从主环向备用环的切换可继续维持以太网业务数据的正常工作。
