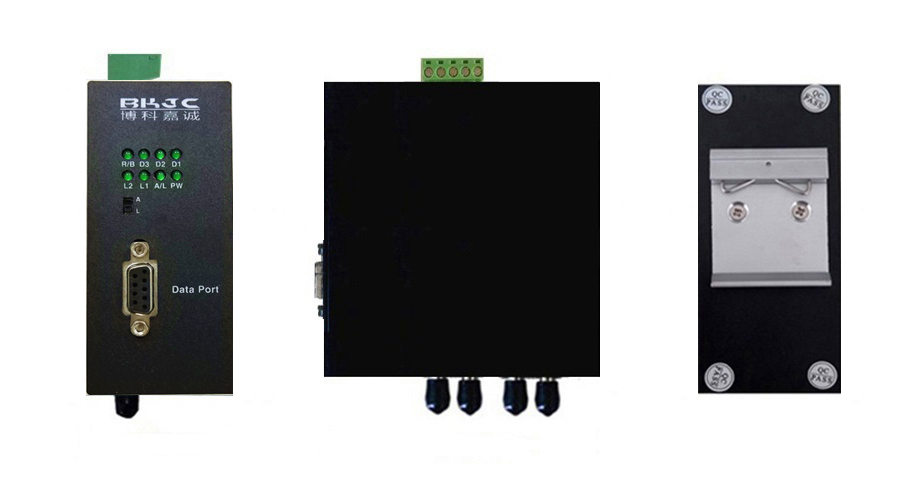

【WX-DPGH】环网冗余型 Profibus-DP 光纤链路模块-OLM协议型



产品名称:Profibus-DP光纤链路模块-OLM 协议型

产品品牌:博科嘉诚/BKJC

产品厂家:北京博科嘉诚科技有限公司

产品型号:WX-DPGH-M         多模双纤,总线环网式
                  WX-DPGH-S          单模双纤,总线环网式
                  WX-DPGH-S-A/B   单模单纤,总线环网式

产品介绍:
        WX-DPGH系列产品是一款光纤环网冗余型工业级Profibus-DP光纤交换机模块,速率支持0-12M,波特率自适应。标准PROFIBUS-DP接口,标准35mm导轨安装,DC9-30V宽压供电。PROFIBUS光纤传输是国际标准IEC61158 TYPE-3:PROFIBUS推荐的4种物理传输介质之一; 其主要优点是抗电磁干扰能力强(不共地、抗雷击)、长距离传输(多模光纤传输距离2KM、 单模光纤传输距离20KM)和环形拓扑结构实现的光纤冗余传输。   WX-DPGH系列PROFIBUS光纤链路模块,可用于PROFIBUS光纤通信组网,具有总线型、星型、或环网结构。环网结构可构成冗余的光纤传输网络。
        在功能上可以替代OLM-G11、G12(6GK1502、6GK1503)等系列光纤中继产品。

产品特点:
1、标准PROFIBUS-DP接口。
2、通信波特率自适应,9600--12Mbps。
3、光纤默认通信距离可达20KM,可以定制40KM.60KM,80KM,120KM
4、接口采用工业端子和标准Profibus-DP接口,为现场接线提供了方便。
5、协议支持:ProfiBus-DP
6、保护:15KV 静电保护,1600W 浪涌保护,具有1A反接保护,自恢复过压过流保护功能
7、采用DC9-30V宽电源输入模式,满足不同工业现场的需求。
8、采用标准工业35mm导轨安装方式。

光纤接口:
1、   光纤波长:多模:850nm、1310 nm;
2、   单模:1310 nm、1550nm;
3、   传输光纤:多模:50/125、62.5/125、100/140um;
4、   单模:8.3/125、9/125um、10/125um;
5、   传输距离:多模2KM;单模:20KM
6、   光纤接口类型:ST接口。

其它指标:
1、 电流电源:DC9-30V ;1A(可选配AC/DC 110V-260V转DC12V 电源适配器);
2、 外形尺寸:45mm×100mm×110mm
3、 工作温度:-40℃至75℃
4、 相对湿度:≤90%(无冷凝);
5、 存放温度:﹣40~80℃

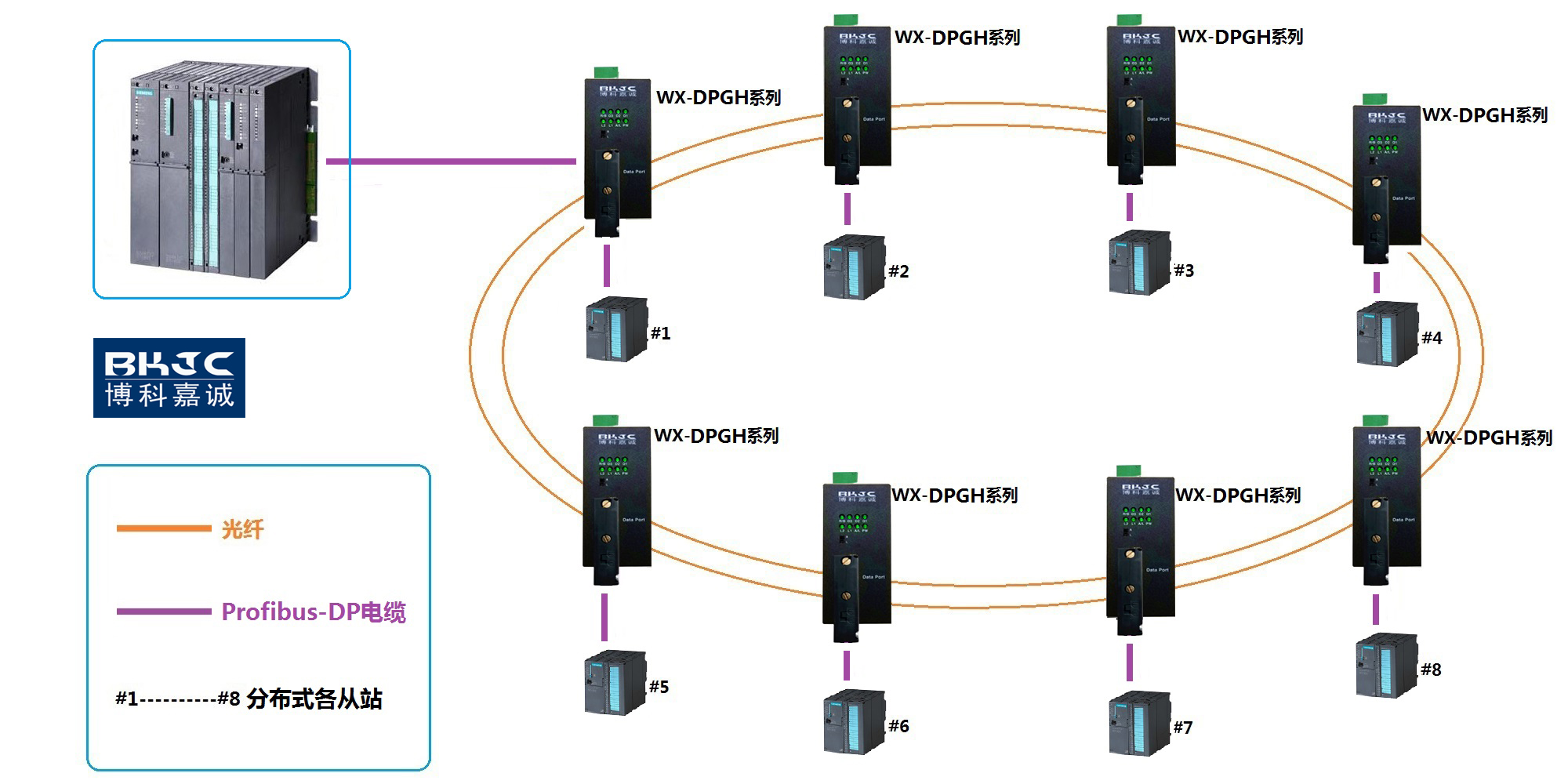

产品应用图1:(环网型)



                                                                    如上图:光纤环网冗余链路应用




产品应用图2:(总线型:点对点式、支链式、星型链接)



                                                                    如上图:点对点式链路应用




                                                                   如上图:支链式链路应用




                                                                    如上图:星型链路应用




  •
